WDW-ZA系列机械人节造电子拉伸及弯曲全自动试验机系统
颁布功夫：2024-07-16 08:40:25 浏览次数：480次
行业：金属

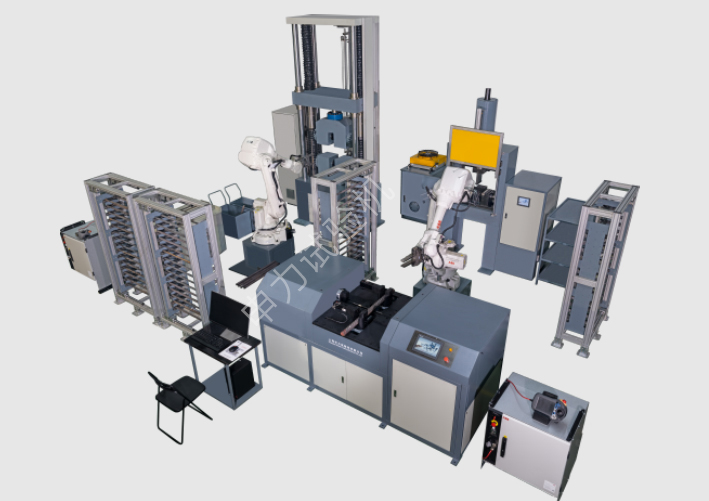

名称：1000kN机械人节造电子全能拉伸及弯曲全自动试验机系统
机能特点：
随着中国造作的产能增长，对各类资料的检测需要越来越大，机械人节造全自动试验机系统，解决了大批量试验的现实需要，只需将试样放入试样架，其余均由全自动试验系统实现，降低人为成本，提高了测试效能 ；等私谠斓缱永旒巴淝远匝榛低秤晌⒒谠斓缱永焓匝榛骰，液压平推夹具、称沉测长系统、自动钳口除尘(算帐氧化皮)、全自动引伸计、二台机械人互动节造系统、试样回收系统、安全联动防护系统、电脑及软件等组成，能实现自动称沉测长、自动拉伸试验、自动弯曲试验，以及自动处置数据并上传到上位机的无人化全自动式验过程 。
技术参数：
项目 | 型号 | WDW-600Z | WDW-1000Z | WDW-2000Z |
主机 | 最大试验力 | 600kN | 1000kN | 2000kN |
精度等级 | 0.5级 | |||
丈量领域 | 0.4%～100%FS | |||
驱动方式 | 电子式互换伺服 | |||
位移示值相对误差 | ±0.5% | |||
位移分辨力 | ≤0.001mm | |||
横梁速度调节领域 | 0.001～200mm/min | |||
拉伸夹头间最大距离 | 730mm | 1100mm | 1250mm | |
有效尝试宽度 | 685mm | 940mm | 1100mm | |
液压夹具 | 夹持方式 | 液压平推 | 液压平推 | 液压平推 |
最大测试负荷 | 600kN | 1000kN | 2000kN | |
最大夹持力 | 900kN | 1500kN | 3000kN | |
试样夹持领域 | 2～40mm | 2～60mm | 2～60mm | |
试样尺寸 | 试样总长 | 400～750mm | ||
试样平行宽度 | 12.5mm、20mm、25mm | |||
试样平行长度 | 60～120mm | |||
试样原始标距 | 50～100mm | |||
试样数量 | 5行12列，计算60根 | |||
称沉测长系统 | 丈量领域 | Φ3mm～50mm | ||
称沉领域 | 0.1～50kg | |||
试样长度 | 400mm～800mm（可按要求扩大） | |||
丈量数量 | 1根/5根（5根钢筋拉伸试样沉量及长度别离显示） | |||
全自动视频引伸计 | 精度 | 0.5级 | ||
分辨率 | 优于0.4μm | |||
感光芯片像素 | ≥100万 | |||
默认职能 | 单点位移，弯曲绕度 | |||
光源 | 双侧短波光源 | |||
通导 | USB3.0 | |||
全自动接触式引伸计 | 标距设定领域 | 10～205mm | ||
标距误差 | <0.5%或0.1mm,取大值 | |||
变形量 | 105mm | |||
应变丈量领域 | 105mm | |||
试样夹持领域 | 60mm | |||
陆续弯曲试验系统 | 垂直油缸最大试验力 | 300kN | 500kN | 1000kN |
水平油缸最大试验力 | 300kN | |||
主机结构 | 三缸框架结构大局 | |||
驱动方式 | 液压驱动 | |||
负荷过载； | 150%（无机械危险） | |||
垂直油缸最大行程（mm） | 320 | |||
水平油缸最大行程（mm） | 160 | |||
正反弯曲试验系统 | 最大弯曲力 | 300kN | 500kN | 1000kN |
试样直径领域 | Φ6～50mm | |||
正反弯曲角度 | 90°/20° | |||
驱动方式 | 液压驱动 | |||
负荷过载； | 150%（无机械危险） | |||
正向弯曲油缸最大行程 | 400mm | |||
反向弯曲油缸最大行程 | 200mm | |||
